Автоматические балансировочные клапаны

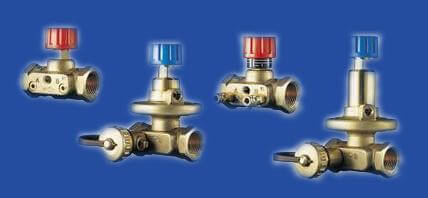

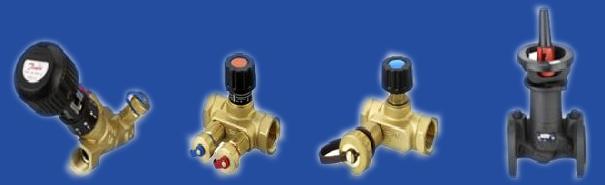

Автоматические балансировочные клапаны серии ASV – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. Регуляторы перепада давлений серии всегда используются парой. На обратном трубопроводе монтируются клапаны ASV-P, ASV-PV или ASV-PV Plus. ASV-P поддерживает перепад давлений на уровне 10 кПа. ASV-PV может быть настроен на переад давлений между 5 и 25 кПа. Клапан ASV-PV Plus настраивается в диапазоне от 20 до 40 кПа.
На подающем трубопроводе монтируется запорно-балансировочный клапан ASV-I или запорный клапан ASV-M. С помощью клапана ASV-I можно ограничить расход среды через ветвь системы в пределах расчетной величины за счет фиксации его пропускной способности. Использование клапанов серии ASV позволяет разделить систему на независимые по давлению зоны и осуществлять поэтапный пуск их в эксплуатацию.
Гидравлическая балансировка взаимосвязанных циркуляционных колец трубопроводной системы, на которых установлены автоматические балансировочные клапаны, осуществляется в автоматическом режиме без использования трудоемких методов наладочных работ. Применение автоматической балансировки исключает влияние друг на друга имеющихся в системе регулирующих устройств и возникновение шума на них.

Ручные балансировочные клапаны

Ручные балансировочные клапаны обычно применяются для наладки трубопроводной сети вместо дросселирующих диафрагм (шайб), где либо отсутствуют автоматические регулирующие устройства, или эти регуляторы не позволяют ограничить предельный (расчетный) расход перемещаемой среды.
Ручной запорно-балансировочный клапан MSV-I предназначен для парной установки вместе с запорным клапаном MSV-М на стояках систем водяного отопления или перед отдельными отопительно-охладительными установками, например вентиляторными конвекторами (фен-койлами). С помощью этих клапанов можно не только произвести гидравлическую балансировку трубопроводной сети, но и отключить отдельные ее элементы, а также опорожнить их через имеющийся на клапане MSV-M дренажный кран.
Балансировочные клапаны MSV-C (с диафрагмой), MSV-I и USV-I снабжены измерительными ниппелями, с помощью которых, используя специальный прибор типа PFM 3000 или ему подобный, можно измерить перепад давлений на клапане и фактический расход проходящей через него среды. Клапаны MSV-F, MSV-F Plus и MSV-M не имеют измерительных ниппелей, но могут дополнительно ими комплектоваться.

Клапаны для систем ГВС

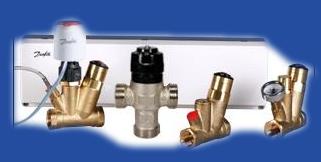

Термостатический балансировочный клапан MTCV (базовая версия ) – регулятор температуры прямого действия. Он предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС). На основе базовой версии может быть реализовано два варианта регулятора, обеспечивающие периодическую дезинфекцию трубопроводной сети системы ГВС:
•автоматический регулятор прямого действия с термоэлементом для режима дезинфекции;
•регулятор с электроприводом типа TWA, управляемым специализированным контроллером каскадной дезинфекции стояков системы ГВС по команде встроенного в регулятор термодатчика.
Устройство и характеристики регуляторов с режимом дезинфекции приведены в отдельных технических описаниях, предоставляемых по запросу.

Автоматические стабилизаторы расхода

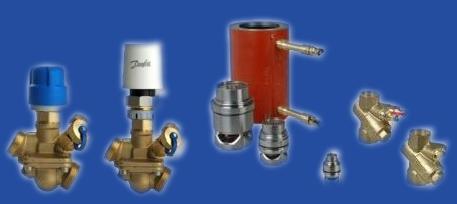

Автоматические балансировочные клапаны AB-QM предназначены для поддержания постоянного расхода теплоносителя в стояках однотрубных систем отопления. AB-QM, как и ASV-P (ASV-PV), рекомендуется устанавливать в крупномасштабных системах многоэтажных зданий. Эти клапаны позволяют перекрыть стояк, спустить из него воду через дренажный кран и измерить фактический расход теплоносителя в стояке. При применении регуляторов AB-QM следует иметь в виду, что их гидравлическое сопротивление должно быть не менее 0,16 бар (для регуляторов Ду=10-20 мм) и 0,2 бар (для регуляторов Ду=25-32 мм).
Регуляторы AB-QM в сочетании с электрогидравлическими приводами типа TWA-Z и ABNM-Z, а также с редукторными электроприводами типа AMV01 и AME01, являются исполнительными механизмами со стабилизированным перепадом давлений на них для управления теплообменными приборами в системах вентиляции и кондиционирования воздуха.
AQ – пружинные регуляторы постоянства расхода картриджного типа. В этих регуляторах заданный расход определяется количеством установленных в корпусе регулятора картриджей и их типоразмером. Регуляторы AQ предназначены для установки на трубопроводных системах с постоянным гидравлическим режимом.
